WG Drum Gear Coupling
Summary
WG drum gear coupling with larger module design for higher torque transmission.
Keywords:
Why Choose Us
- ISO 9001:2000ertified
- Global Export Since 2000
Available Languages

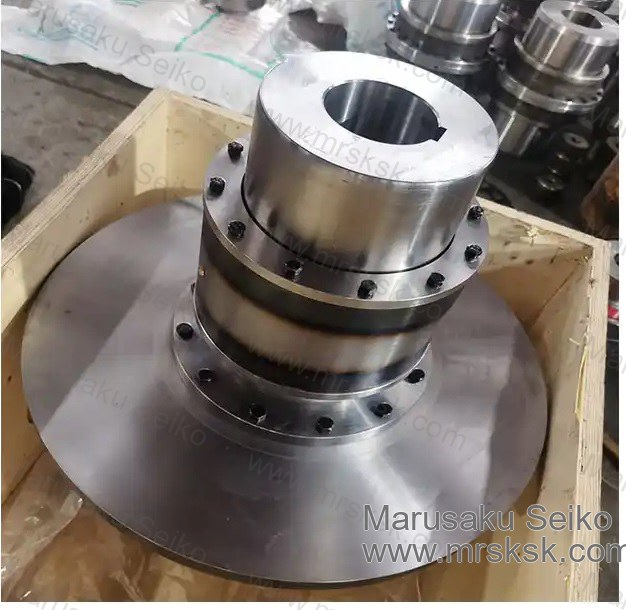

WG Drum Gear Coupling
The WG drum gear coupling shares the crowned-tooth concept but uses a larger module, generally transmitting higher torque. Its compact, small-radius body suits space-limited heavy-duty installations and it serves as the base type for the WGP, WGZ, WGT and WGC derivatives.
Key Features
- Larger module for higher torque capacity
- Compact, small turning radius
- Compensates radial, axial and angular displacement
- Low noise, high transmission efficiency
- High-strength alloy steel, hardened teeth
Technical Parameters
| Parameter | Range / Value |
|---|---|
| Rated torque (Tn) | 710 - 125,000 N·m |
| Bore diameter (d) | 12 - 500 mm |
| Permissible speed (n) | 850 - 7,500 r/min |
| Available sizes | WG1 - WG24 |
| Special feature | Larger module / high torque |
Typical Applications
- Rolling mill main drives
- Mining and hoisting equipment
- Crane hoist and slewing mechanisms
- Petrochemical and marine shafts
WG барабанная передача соединения
Соединение барабанной передачи WG разделяет концепцию коронованного зуба, но использует более крупный модуль, обычно передающий более высокий крутящий момент. Его компактный корпус с небольшим радиусом подходит для тяжелых установок с ограниченным пространством и служит базовым типом для производных WGP, WGZ, WGT и WGC.
Ключевые особенности
- Большой модуль для более высокой емкости крутящего момента
- Компактный, малый радиус поворота
- Компенсирует радиальное, осиевое и угольное смещение
- Низкий шум, высокая эффективность передачи
- Высокопрочная сплавная сталь, закаленные зубы
Технические параметры
| Parameter | Range / Value |
|---|---|
| Номинальный крутящий момент (Tn) | 710 - 125,000 N·m |
| Диаметр отверстия (d) | 12 - 500 mm |
| Допустимая скорость (n) | 850 - 7,500 r/min |
| Доступные размеры | WG1 - WG24 |
| Специальная особенность | Larger module / high torque |
Типичные приложения
- Основные приводы прокатной станки
- Горнодобывающее и подъемное оборудование
- Подъемное и поворотные механизмы крана
- Нефтехимические и морские валы
WGドラムギヤカップリング
WGドラムギヤカップリングは冠歯概念を共有しているが、より大きなモジュールを使用して、通常はより高いトルクを伝達する。そのコンパクトで小半径のボディは、スペースの限られた重装備に適しており、WGP、WGZ、WGT、WGC派生製品のベースモデルとなっています。
主な特徴
- より大きなモジュール、より高いトルク容量
- コンパクトで回転半径が小さい
- 半径方向、軸方向、角度変位の補正
- 低騒音、高伝送効率
- 高強度合金鋼、硬化歯
技術パラメータ
| Parameter | Range / Value |
|---|---|
| 定格トルク（Tn） | 710 - 125,000 N·m |
| 穴径（d） | 12 - 500 mm |
| 許容速度（n） | 850 - 7,500 r/min |
| 使用可能な寸法 | WG1 - WG24 |
| とくしゅとくせい | Larger module / high torque |
典型的な用途
- あつえんきしゅくどうそうち
- 採鉱・揚重設備
- クレーンクレーンクレーンクレーンと回転機構
- 石油化学工業と船舶用シャフト
Acoppiamento WG Drum Gear
L'accoppiamento a tamburo WG condivide il concetto di dente coronato ma utilizza un modulo più grande, generalmente trasmettendo una coppia più alta. Il suo corpo compatto e a raggio ridotto si adatta ad installazioni pesanti con spazio limitato e funge da tipo di base per i derivati WGP, WGZ, WGT e WGC.
Caratteristiche principali
- Modulo più grande per una maggiore capacità di coppia
- Compatto, piccolo raggio di rotazione
- Compensa lo spostamento radiale, assiale e angolare
- Basso rumore, alta efficienza di trasmissione
- Acciaio legato ad alta resistenza, denti induriti
Parametri tecnici
| Parameter | Range / Value |
|---|---|
| Torsione nominale (Tn) | 710 - 125,000 N·m |
| Diametro del foro (d) | 12 - 500 mm |
| Velocità consentita (n) | 850 - 7,500 r/min |
| Dimensioni disponibili | WG1 - WG24 |
| Caratteristica speciale | Larger module / high torque |
Applicazioni tipiche
- Azionamenti principali del laminatore
- Attrezzature minerarie e di sollevamento
- Meccanismi di sollevamento e giro delle gru
- Alberi petrolchimici e marini
